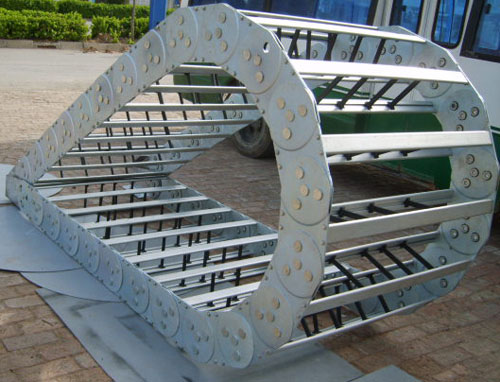

TLⅢ型桥式钢制拖链
钢制拖链
2023-03-13
26035
河北凯迈迪机床附件有限公司
TL型桥式钢制拖链 支撑板有Ⅰ型、Ⅱ型、Ⅲ型、三种结构形式，即：整块式、上下分开式和框架式。支撑板Ⅰ型拖链；即铝型材支撑板整块式拖链，在支撑板上根据用户使用要求打矩形孔或圆孔。该拖链强度高，适用于承载较重负荷；支撑板Ⅱ型拖链；即支撑板为上下分开式拖链，适用于管线接头直径大于线体直径，且需要经常拆卸的场合；支撑板Ⅲ型拖...
15833791999

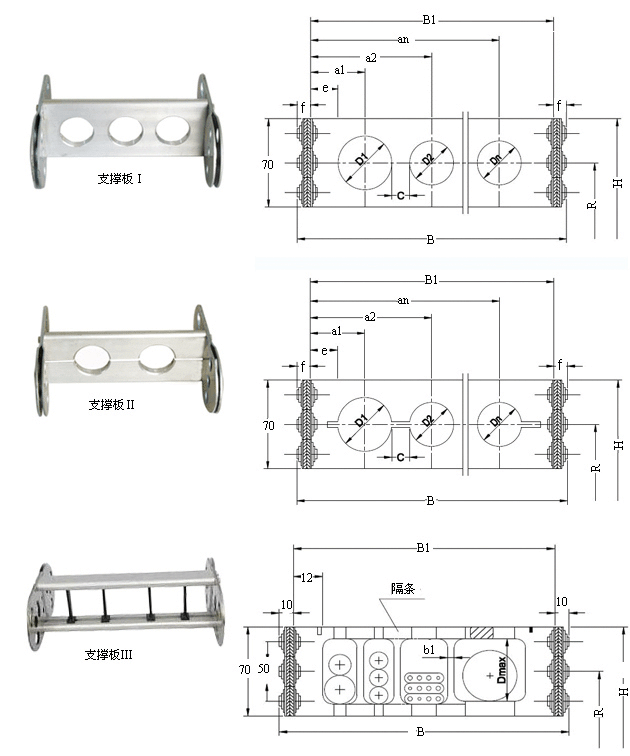

TL型桥式钢制拖链 支撑板有Ⅰ型、Ⅱ型、Ⅲ型、三种结构形式，即：整块式、上下分开式和框架式。
支撑板Ⅰ型拖链；即铝型材支撑板整块式拖链，在支撑板上根据用户使用要求打矩形孔或圆孔。该拖链强度高，适用于承载较重负荷；
支撑板Ⅱ型拖链；即支撑板为上下分开式拖链，适用于管线接头直径大于线体直径，且需要经常拆卸的场合；

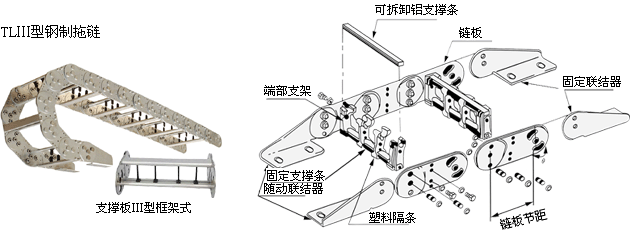

支撑板Ⅲ型拖链；即框架型拖链，内有塑料或铝型材滑片，适用于管缆规格较多的场合。
TL型桥式钢制拖链型号参数
| 型号 参数 | TL45 | TL65 | TL80 | TL95 | TL115 | TL125 | TL155 | TL180 | TL225 | TL250 | |
| 节 距 | 45 | 65 | 80 | 95 | 115 | 125 | 155 | 180 | 225 | 250 | |
| 弯曲半径R 根据用户要求定做 | 50 75 90 115 145 | 75 90 115 125 145 185 | 100 115 125 145 185 200 250 300 | 115 145 200 250 300 | 145 200 225 250 300 350 | 200 250 300 350 470 500 575 700 750 | 200 250 300 350 450 500 600 | 250 300 350 450 490 600 650 | 400 450 600 750 800 850 1000 | 400 450 500 600 750 800 1000 | |
| 拖链高度 | 32 | 49 | 56 | 75 | 86 | 96 | 120 | 144 | 200 | 220 | |
| I/II支撑板更大 孔径D1 | 33 | 35 | 55 | 63 | 75 | 97 | 110 | 146 | 166 | ||
| 允许不用支撑长度 | 4 | 5 | 8 | 9 | 10 | 10 | 10 | 10 | 12 | 14 | |
