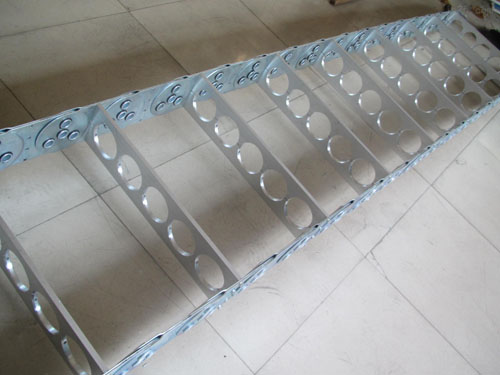

TLⅠ型桥式钢制拖链

产品类别：

钢制拖链

添加时间：

2023-03-13

浏览次数：

26051

产品品牌：

河北凯迈迪机床附件有限公司

产品说明：

TL型桥式钢制拖链支撑板有Ⅰ型、Ⅱ型、Ⅲ型、三种结构形式，即：整块式、上下分开式和框架式。支撑板Ⅰ型拖链；即铝型材支撑板整块式拖链，在支撑板上根据用户使用要求打矩形孔或圆孔。该拖链强度高，适用于承载较重负荷；支撑板Ⅱ型拖链；即支撑板为上下分开式拖链，适用于管线接头直径大于线体直径，且需要经常拆卸的场合；支撑板Ⅲ型拖...

咨询热线：

15833791999

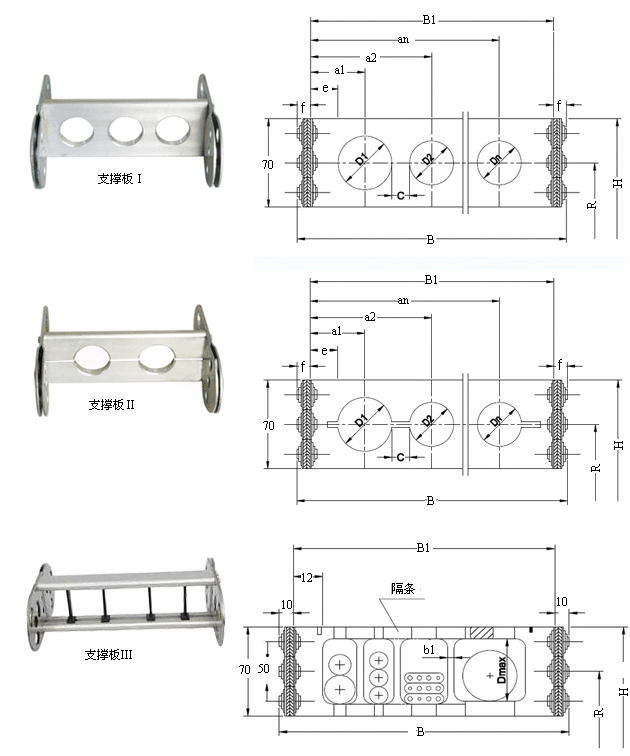

TL型桥式钢制拖链     支撑板有Ⅰ型、Ⅱ型、Ⅲ型、三种结构形式，即：整块式、上下分开式和框架式。
支撑板Ⅰ型拖链；即铝型材支撑板整块式拖链，在支撑板上根据用户使用要求打矩形孔或圆孔。该拖链强度高，适用于承载较重负荷；
支撑板Ⅱ型拖链；即支撑板为上下分开式拖链，适用于管线接头直径大于线体直径，且需要经常拆卸的场合；
支撑板Ⅲ型拖链；即框架型拖链，内有塑料或铝型材滑片，适用于管缆规格较多的场合。
TL型桥式钢制拖链型号参数
型号
参数  TL45TL65TL80TL95TL115TL125TL155TL180TL225TL250

节  距45658095115125155180225250
弯曲半径R


根据用户要求定做50
75
90
115
14575
90
115
125
145
185100
115
125
145
185
200
250
300115
145
200
250
300145
200
225
250
300
350200
250
300
350
470
500
575
700
750200
250
300
350
450
500
600250
300
350
450
490
600
650400
450
600
750
800
850
1000400
450
500
600
750
800
1000
拖链高度 32 49 56 7586 96120 144200 220
I/II支撑板更大
孔径D1

33
 35
 55
63
75
 97
 110
 146
166
允许不用支撑长度4 5 8 9 10 10 10 10 12 14

好产品，就选凯迈迪

咨询热线：15833791999

河北凯迈迪机床附件有限公司
联系人：贾经理
咨询热线：15833791999
联系邮箱：790527344@qq.com
公司地址：河北省沧州市解放东路23号院内A2-2-1层

型号参数	TL45	TL65	TL80	TL95	TL115	TL125	TL155	TL180	TL225	TL250
节距	45	65	80	95	115	125	155	180	225	250
弯曲半径R 根据用户要求定做	50 75 90 115 145	75 90 115 125 145 185	100 115 125 145 185 200 250 300	115 145 200 250 300	145 200 225 250 300 350	200 250 300 350 470 500 575 700 750	200 250 300 350 450 500 600	250 300 350 450 490 600 650	400 450 600 750 800 850 1000	400 450 500 600 750 800 1000
拖链高度	32	49	56	75	86	96	120	144	200	220
I/II支撑板更大孔径D1		33	35	55	63	75	97	110	146	166
允许不用支撑长度	4	5	8	9	10	10	10	10	12	14
